Cuando se trata de conectar en serie fuentes de alimentación montadas en PCB, hay varios aspectos cruciales que deben tenerse en cuenta cuidadosamente. Como proveedor confiable deFuente de alimentación de montaje en PCB, He sido testigo de primera mano de la importancia de estos factores para garantizar el correcto funcionamiento y la seguridad del sistema de suministro de energía.
Compatibilidad eléctrica
Lo primero y más importante a tener en cuenta es la compatibilidad eléctrica de las fuentes de alimentación conectadas en serie. Todas las fuentes de alimentación en la conexión en serie deben tener la misma clasificación de corriente. Si las clasificaciones actuales son diferentes, la fuente de alimentación con la clasificación actual más baja actuará como un cuello de botella, lo que podría provocar sobrecalentamiento y fallas prematuras. Por ejemplo, si unoFuente de alimentación de montaje en PCBpuede manejar una corriente máxima de 2 A y otro puede manejar 3 A; cuando se conecta en serie, la capacidad de corriente general del sistema conectado en serie se limitará a 2 A.
La compatibilidad de voltaje también es esencial. La suma de los voltajes de salida de las fuentes de alimentación conectadas en serie debe coincidir con los requisitos de la carga. Sin embargo, es importante asegurarse de que las fuentes de alimentación individuales puedan soportar el voltaje inverso que puede ocurrir durante el funcionamiento. Algunas fuentes de alimentación están diseñadas con protección incorporada contra voltaje inverso, pero sigue siendo un factor que se debe verificar nuevamente.
Gestión Térmica
Serie: conectar fuentes de alimentación puede generar más calor en comparación con el uso de una sola fuente de alimentación. Cada fuente de alimentación disipa el calor durante el funcionamiento normal y, cuando se conectan en serie, el calor acumulado puede convertirse en un problema importante. Una gestión térmica adecuada es fundamental para evitar el sobrecalentamiento, que puede degradar el rendimiento y la vida útil de las fuentes de alimentación.
Es necesaria una ventilación adecuada para disipar el calor de forma eficaz. Esto se puede lograr asegurándose de que haya suficiente espacio alrededor de las fuentes de alimentación para que circule el aire. Además, se pueden utilizar disipadores de calor para aumentar la superficie de disipación de calor. Si las fuentes de alimentación están instaladas en un gabinete, el gabinete debe diseñarse con orificios de ventilación o ventiladores para eliminar el aire caliente.
Circuitos de protección
Las fuentes de alimentación suelen estar equipadas con varios circuitos de protección, como protección contra sobrecorriente (OCP), protección contra sobretensión (OVP) y protección contra cortocircuitos (SCP). Al conectar fuentes de alimentación en serie, es importante asegurarse de que estos circuitos de protección funcionen correctamente juntos.
Por ejemplo, si una fuente de alimentación tiene una protección contra sobrecorriente configurada en 2 A y otra en 3 A, la protección general contra sobrecorriente del sistema conectado en serie debe coordinarse cuidadosamente. En algunos casos, puede ser necesario utilizar circuitos de protección externos para garantizar la seguridad de todo el sistema.
Equilibrio de carga
El equilibrio de carga es otra consideración importante. Cuando las fuentes de alimentación se conectan en serie, la carga debe distribuirse uniformemente entre ellas. La distribución desigual de la carga puede hacer que una fuente de alimentación soporte más tensión que las demás, lo que provoca fallos prematuros.
Para lograr el equilibrio de carga, la impedancia de la carga debe coincidir cuidadosamente con la impedancia de salida de las fuentes de alimentación conectadas en serie. En algunos casos, se pueden utilizar circuitos de carga compartida para garantizar que cada fuente de alimentación aporte la misma cantidad de energía a la carga.
Aislamiento
El aislamiento es un factor crítico, especialmente en aplicaciones donde la seguridad eléctrica es una preocupación. Las fuentes de alimentación pueden tener diferentes niveles de aislamiento entre la entrada y la salida. Al conectar fuentes de alimentación en serie, se deben considerar las características de aislamiento de las fuentes de alimentación individuales.
Por ejemplo, si las fuentes de alimentación se utilizan en un dispositivo médico, se requiere un aislamiento de alto nivel para evitar descargas eléctricas al paciente. En tales casos, es importante asegurarse de que las fuentes de alimentación conectadas en serie mantengan el nivel de aislamiento requerido.
Monitoreo y pruebas
Antes y después de la serie: es necesario conectar las fuentes de alimentación y realizar un seguimiento y pruebas minuciosos. Durante la fase de prueba, se deben medir el voltaje de salida, la corriente y la potencia del sistema conectado en serie para garantizar que cumplan con los requisitos de diseño.
También es fundamental controlar la temperatura de las fuentes de alimentación durante el funcionamiento. Esto se puede hacer utilizando sensores de temperatura. Si la temperatura excede el rango operativo recomendado, se deben tomar medidas adecuadas, como mejorar la ventilación o reducir la carga.

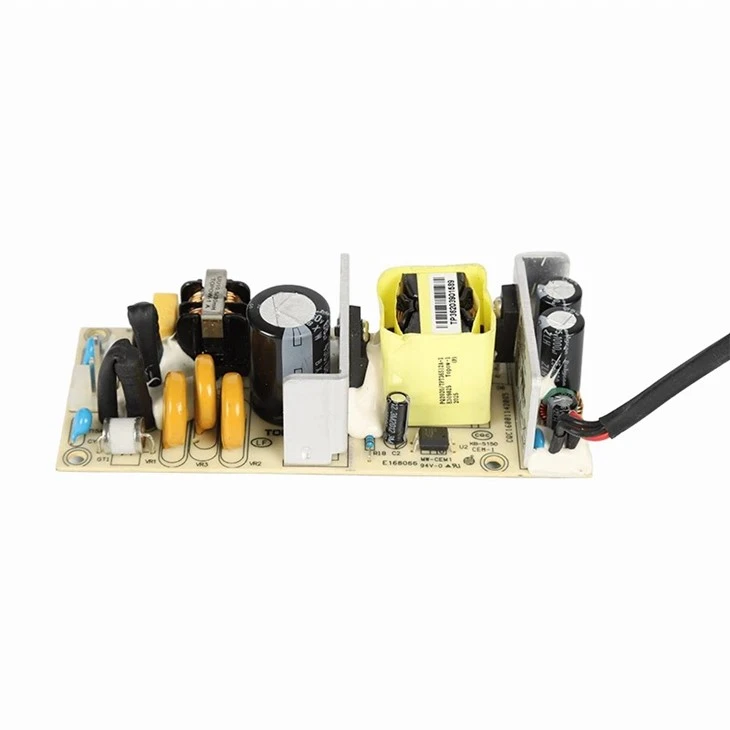

Estudio de caso: usoTablero desnudo 12V3Aen serie
Consideremos un escenario donde estamos usandoTablero desnudo 12V3AFuentes de alimentación en serie. Supongamos que necesitamos una fuente de alimentación de 24 V para una carga específica y decidimos conectar dosTablero desnudo 12V3AFuentes de alimentación en serie.
Primero, debemos asegurarnos de que las clasificaciones actuales de las dos fuentes de alimentación sean las mismas. Dado que ambos son de 3 A, la capacidad de corriente general del sistema conectado en serie será de 3 A y el voltaje de salida será de 24 V (12 V + 12 V).
También debemos prestar atención a la gestión térmica. Estas fuentes de alimentación de placa básica generarán calor durante el funcionamiento, por lo que debemos proporcionar una ventilación adecuada y, si es necesario, utilizar disipadores de calor.
Se deben verificar los circuitos de protección de las dos fuentes de alimentación para garantizar que funcionen juntos. Si hay una situación de sobrecorriente, la protección contra sobrecorriente de ambas fuentes de alimentación debería activarse para proteger el sistema.
Conclusión
Serie - conexiónFuente de alimentación de montaje en PCBpuede ser una solución viable para aplicaciones que requieren voltajes más altos. Sin embargo, requiere una cuidadosa consideración de la compatibilidad eléctrica, la gestión térmica, los circuitos de protección, el equilibrio de carga, el aislamiento y la supervisión.
Como proveedor de alta calidadFuente de alimentación de montaje en PCB, estamos comprometidos a brindar a nuestros clientes los mejores productos y soporte técnico. Si está considerando conectar fuentes de alimentación en serie para su proyecto, le animamos a que se ponga en contacto con nosotros para obtener más información y adquisiciones. Nuestro equipo de expertos puede ayudarle a seleccionar las fuentes de alimentación adecuadas y garantizar que estén conectadas de forma segura y eficaz.
Referencias
- "Manual de diseño de fuentes de alimentación" por Marty Brown
- "Manual de ingeniería eléctrica" editado por Richard C. Dorf
Si está interesado en adquirir nuestroFuente de alimentación de montaje en PCBo necesita más información sobre la conexión de fuentes de alimentación en serie, no dude en comunicarse con nosotros para discutir la adquisición. Esperamos poder servirle.
